Газорегуляторный пункт шкафной с узлом учета ГРПШ-VENIO-2У1-СГ

от 200 000 ₽

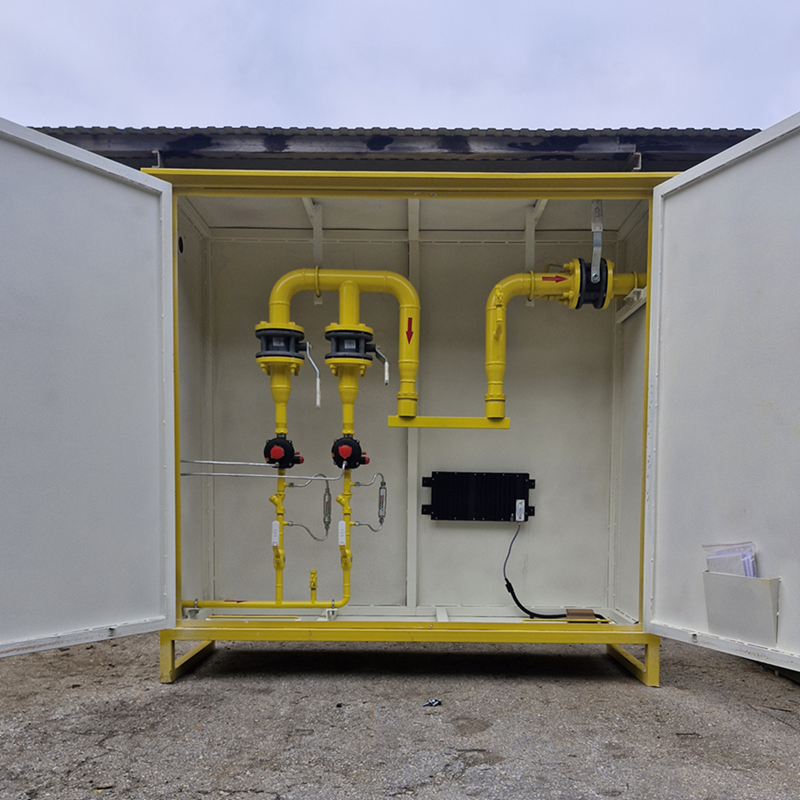

Газорегуляторный пункт шкафного типа ГРПШ‑VENIO‑2У1‑СГ служит для снижения давления природных углеводородных и иных неагрессивных газов — с высокого или среднего до необходимого уровня — и для автоматического поддержания давления в установленных рамках. Конструкция выполнена в виде металлического шкафа, внутри которого смонтировано всё требуемое технологическое оборудование. В состав входят две линии редуцирования — основная и резервная, — собственно регулятор VENIO, а также измерительный комплекс.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

Наименование	ГРПШ-VENIO-2У1-СГ
Регулятор давления газа	VENIO
Максимальное входное давление, МПа	0,6
Регулируемая среда	Метан, сжиженный газ (сухие газы), азот
Температура окружающей среды С°	-40°С до +60°С
Диапазон настройки выходного давления газа, МПа	от 0,001 до 0,08
Неравномерность регулирования выходного давления при изменении расхода газа и изменении входного давления на 30%, %, не более	±10
Диапазон настройки отключающего устройства кПа: при повышении максимального выходного давления Р_вых при понижении максимального выходного давления Р_вых	1.2-100 0.7-11
Предохранительно-запорный клапан	встроен
Предохранительно сбросный клапан	ПСК-50
Диапазон настройки срабатывания предохранительно-сбросного клапана, кПа	1-125
Система обогрева	электрообогрев
Измерительный комплекс	по ТЗ
Срок службы	30 лет

Купить ГРПШ-VENIO-2У1-СГ в Екатеринбурге

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. ГРПШ-VENIO-2У1-СГ протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Екатеринбург. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Екатеринбург осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

ГРПШ‑VENIO‑2У1‑СГ — это шкафной газорегуляторный пункт: всё необходимое оборудование размещено в прочном металлическом шкафу, который защищает узлы от внешних воздействий и повышает безопасность эксплуатации.

Ключевое преимущество модели — дублированная схема редуцирования: в составе две линии (основная и резервная). Это гарантирует бесперебойную подачу газа даже при аварии или во время техобслуживания.

В каждой линии установлены регуляторы давления серии «Venio‑А», дополненные фильтрами для очистки газа от механических примесей. Система оснащена защитной арматурой: запорный клапан перекрывает подачу газа при критических отклонениях давления, а сбросный — удаляет избыточный объём при допустимых колебаниях, не допуская превышения нормативных значений.

Для контроля потребления в ГРПШ‑VENIO‑2У1‑СГ предусмотрены приборы учёта — они позволяют отслеживать расход газа и формировать данные для учёта затрат.

Функционал пункта включает:

снижение входного давления (высокого или среднего) до требуемого низкого уровня;
автоматическое поддержание давления в заданных пределах;
аварийное отключение подачи газа при опасных изменениях давления.

Схема функциональная:
4 — фильтр; 5–7, 12, 14–16, 23, 24, 27–29, 37–40 — запорная арматура; 8 — манометр; 9 — измерительный комплекс; 36 — регулятор

Габаритный чертеж ГРПШ-VENIO-2У1-СГ:
1 — шкаф; 2 — обогреватель; 3 — газопровод; 4,5 — двери; 6 — оборудование технологическое
